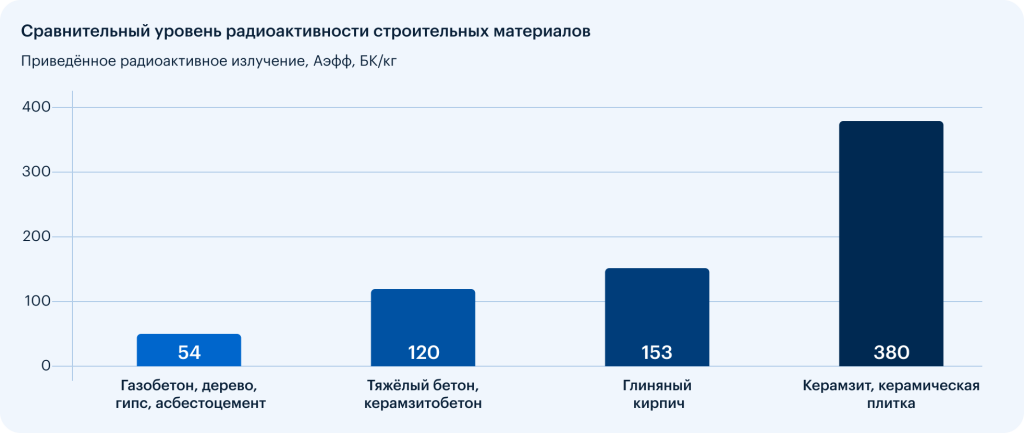

По радиоактивности газобетон относится к I классу (низкий уровень) с приведенным излучением Аэфф=54 Бк/кг. Его соседи — дерево, гипс, асбестоцемент. На рис. 1 приведены сравнительные показатели по радиоактивности других строительных материалов.
Несмотря на то, что газобетон — высокопористый материал (пористость может доходить до 90%), он не является чрезмерно гигроскопичным. Равновесная влажность газобетонных стен в С.-Петербурге, по данным многочисленных исследований, находится в пределах 5–6% по массе, а тот же показатель стен из сосны и ели в условиях прибалтийского влажного климата (согласно СНиП II-3-79*) — в 4 раза выше (20%). После увлажнения, например дождем, газобетон, в отличие от древесины, быстро высыхает и не коробится. В отличие от кирпича, газобетон не «сосет» воду, поскольку капилляры прерываются сферическими порами. Пористость обеспечивает его высокую морозостойкость, т.к. вода, превращаясь в лед и увеличиваясь в объеме, имеет (и даже с избытком) место для расширения без угрозы разрыва материала. Морозостойкость даже незащищенного ячеистого бетона может во много раз превысить морозостойкость красного, а тем более силикатного кирпича.
Важным свойством стен из газобетона, характеризующего его как экологичный материал, является высокая паропроницаемость. Это свойство позволяет стенам «дышать», обеспечивая свободный проход пара и газов (CO, CO2, CH4) из помещений через стену и обратное поступление (извне) атмосферных отрицательно заряженных аэроионов — дыхательной компоненты кислорода.

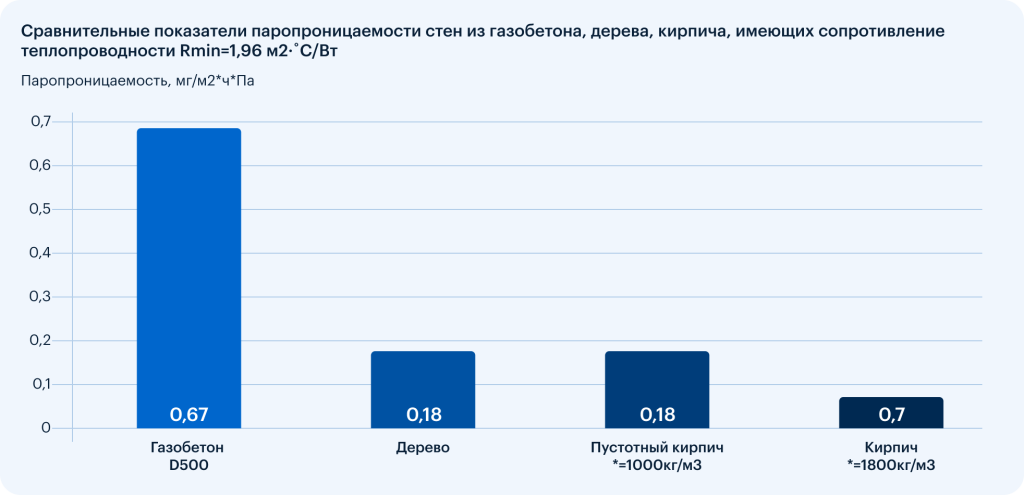

Например, стена, имеющая толщину, обеспечивающую минимальное нормативное сопротивление теплопроводности для С.-Петербург м2·°/Вт, характеризуется паропроницаемостью:
- из газобетонных блоков D500 на клею — 0,65 мг/м2·ч·Па;
- из сосны и ели — 0,18 мг/м2·ч·Па;
- из кирпича (в зависимости от плотности) на цементном растворе — 0,07÷0,1 мг/м2·ч·Па.
Если же в кирпичной кладке имеется теплоизолирующая прослойка из пенополистирола или минеральной ваты в полимерной пленке, то паропроницаемость («дыхание») будет еще хуже.
